載帶的尺寸參數詳解（1）

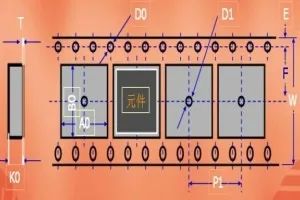

• W : 載帶寬度
• PO：導引孔中心距離
• P2：成型槽中心孔與邊孔中心水平距離
• P1: 相鄰兩成型槽中心孔之距離
• E: 導引孔心與帶緣垂直距離
• F: 導引孔中心與成型槽中心垂直距離

• DO：導引孔直徑
• D1: 成型槽中心支圓孔直徑
• T: 料帶厚度
• A0: 成型槽橫向?qū)挾?/li>
• BO: 成型槽縱向?qū)挾?/li>
• KO: 成型槽表面與槽底表面垂直距離

載帶的尺寸參數詳解（2）

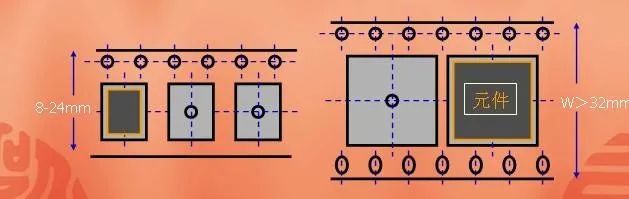

• v8-24帶寬的定位孔僅在一邊，W＞32mm的定位孔在二邊，
  自動貼裝設備通過載帶定位孔的精確定位，將口袋中盛放的元器件依次取出
  載帶寬度不同，精度有所不同，越寬的載帶，允許公差越大
